Eurocopter Tiger UHT
Daten und Fakten :
Technische Daten
Besatzung 2 (Pilot + Bordschütze)
Abmessungen
Länge über Rotoren 15,80 m
Rumpflänge 14,08 m
Höhe 3,83 m (HAP/HCP)
5,20 m (HAC/UHT)
Breite 2,4 Meter (4,5 Meter mit Außenlastträgern)
Hauptrotordurchmesser 13,00 m
Heckrotordurchmesser 2,70 m
Gewichte
Leer 3060 kg
Interner Treibstoff 1800 l
Maximal beim Start rund 6000 kg
Zuladung HAP/HCP (Dachvisier) 1800 kg
HAC/ UHT (Mastvisier) 1650 kg
Antrieb
Triebwerke 2 x Rolls-Royce / Turboméca / MTU MTR 390 Turbowellenturbine
(Start-)Leistung 2 x 958 kW (1285 shp [shaft horse power])
Flugleistungen
Höchstgeschwindigkeit 290 km/h (ohne Bewaffnung und Mastvisier 315 km/h)
Schnelle Reisegeschwindigkeit HAP/HCP (Dachvisier) 280 km/h
HAC/UHT (Mastvisier) 260 km/h
Kampfreichweite bis 800 km
Einsatzdauer 3,1 Stunden
Überführungsreichweite 1300 km
Dienstgipfelhöhe 4000 m
Steigrate 10,7 m/s
Bewaffnung
Festmontierte Bewaffnung:
1 x 30 mm GIAT AM-30781 Maschinenkanone mit 150-450 Schuss im Kinnturm (Versionen HAP, HAD, ARH)
an 4 Waffenpylonen unter Stubwings mitführbar und notfalls abwerfbar:
2 x 20 mm GIAT-Maschinenkanone (in Behälter an den Innenpylonen (Version HAP)
2 x 12,7 mm Maschinengewehr in Behälter an den Innenpylonen (Version UHT)
8 x PARS 3 LR Panzerabwehr-Lenkwaffe (siehe Trigat-LR) Version UHT)
8 x HOT3 (Version UHT)
8 x Hellfire II Panzerabwehr-Lenkwaffe an den Innenpylonen (Version ARH)
8 x Spike-ER (HAD) Panzerabwehr-Lenkwaffe an den Innenpylonen (Version HAD)
4 x Stinger Luft-Luft-Raketen an den Aussenpylonen (Version UHT, ARH)
4 x Mistral Luft-Luft-Raketen an den Aussenpylonen (Version HAP, HAD)
2 x Behälter mit je 19 x 70 mm ungelenkten Raketen SNEBan den Innenpylonen (Version UHT, HAD)
2 x Behälter mit je 19 x 70 mm ungelenkten Raketen Hydra an den Innenpylonen (Version ARH)
2 x Behälter mit je 22 x 68 mm ungelenkten Raketen SNEB an den Innenpylonen (Version HAP)
2 x Behälter mit je 7 x 70 mm ungelenkten Raketen SNEB an den Aussenpylonen an den Innenpylonen (Version HAD und ARH)
2 x Behälter mit je 12 x 68 mm ungelenkten Raketen SNEB an den Aussenpylonen (Version HAP)
Der Eurocopter Tiger ist ein deutsch-französischer
Kampfhubschrauber. Die offizielle Herstellerbezeichnung lautet EC 665.
In Deutschland war er ursprünglich als Panzerabwehrhubschrauber 2
(PAH-2) bekannt, wird aber von der Bundeswehr inzwischen offiziell als
UHT (Unterstützungshubschrauber Tiger) bezeichnet.
Geschichte
1984 stellten die deutsche und die französische Regierung einen
Anforderungskatalog für einen modernen Mehrzweck-Kampfhubschrauber
zusammen. Ein Joint-Venture bestehend aus der französischen
Aerospatiale und der deutschen MBB wurde später als Hersteller der
Wahl festgelegt.
Wegen hoher Kosten wurde das Programm 1986 zunächst abgebrochen, aber 1987 dennoch weitergeführt.
Im November 1989 erhielt das Konsortium den Auftrag zum Bau von
fünf Prototypen. Drei sollten unbewaffnete Testplattformen werden,
und je einer der beiden Übrigen in der deutschen
Panzerabwehr-Version und der französischen Eskorthelikopter- und
Feuerunterstützungs-Variante ausgerüstet werden.
Nach dem Fall der Mauer wurde das deutsche Konzept des reinen
Panzerabwehrhubschraubers (PAH 2) überarbeitet und mündete in
einer Mehrzweckversion (UHT), die sowohl die Aufgaben der Panzerabwehr
und der Eskort- bzw. Feuerunterstützungs-Variante vereint. Der
erste Prototyp flog im April 1991. Als die Hubschrauber-Sparten von
Aerospatiale und MBB 1992 in der Eurocopter Group aufgingen, wurde auch
das Tiger-Programm in den neuen Konzern eingebracht. Der erste
große öffentliche Auftritt des neuen Hubschrauber fand in
dem 1995 produzierten James Bond-Film GoldenEye statt, in dem der
Diebstahl eines Prototyps ein wichtiger Punkt der Handlung war.
Die Serienproduktion des Tigers begann im März 2002. Der Erstflug
eines in Serie gefertigten Tiger HAP für die französische
Armee fand im März 2003 statt. Die Endauslieferung der ersten von
80 von Frankreich bestellten Helikoptern begann im September 2003.
Ende 2003 wurde auch mit der Auslieferung des ersten, deutschen
UH-Tiger an das Bundesamt für Wehrtechnik und Beschaffung (BWB)
begonnen, wo er diverse Tests durchlief. 2005 wurden erste deutsche
Serien-Tiger an die deutsch-französische Flugschule in Le Luc
überführt, wo sie der Pilotenausbildung dienen. Ab 2007 kommt
es voraussichtlich zur Auslieferung der Hubschrauber in die
Kampfhubschrauberregimenter in Fritzlar und später Roth.
Der Tiger soll den deutschen PAH-1 zum größten Teil
ersetzen. Die Vorteile des Tigers gegenüber dem PAH-1 liegen vor
allem in der besseren und flexibleren Bewaffnung, hoher Wendigkeit und
Schnelligkeit, moderner Technik und der Verwendung moderner
Verbundwerkstoffe, die höhere Crashsicherheit bei geringerem
Gewicht gewährleisten.
Eurocopter platziert die EC 665 als Konkurrenz zu Boeings AH-64 Apache.
Eurocopter erlitt hier jedoch Anfangs einen herben Rückschlag, als
sich Großbritannien bei einem Großauftrag über 67
Kampfhubschrauber gegen den Tiger und für den Apache entschied. Im
Dezember 2001 konnte Eurocopter jedoch mit der australischen Regierung
einen Vertrag über die Lieferung von 22 als Aufklärer
konfigurierten Tiger ARH abschließen. Die ersten Tiger ARH wurden
Ende 2004 an ihren Kunden geliefert.
Im September 2003 wählte Spanien eine Variante der HAD-Version
für den Dienst in der spanischen Armee aus. Die 24 bestellten
Hubschrauber dieses Typs können mit Trigat-, Spike- und
Mistral-Raketen bewaffnet werden. Des Weiteren werden sie mit
verbesserten MTR-390-Turbinen ausgerüstet um mehr Nutzlast tragen
zu können. Die Auslieferung soll etwa 2010-2014 erfolgen.
Technische Merkmale
Anders als in praktisch allen derzeit weltweit angebotenen
Kampfhubschraubern sitzt der Pilot im Tiger auf dem Vordersitz und der
Bordschütze hinten. Um die Sicht für den hinten sitzenden
Schützen zu verbessern, sind die Sitze höhenversetzt
hintereinander angeordnet.
Die selbstabdichtenden Tanks sind ebenso wie die Rotorblätter
gegen MG-Beschuss weitestgehend unempfindlich. Der Helikopter ist in
atomar, biologisch oder chemisch kontaminiertem Gebiet voll einsetzbar.
Gegen elektromagnetische Impulse (EMP) ist eine vollständige
Abschirmung vorhanden. Eine geringe Radarrück- und
Wärmeabstrahlung sorgt für gute Stealtheigenschaften.
Die Kunststoffbauweise senkt aufgrund der hohen so genannten
Zellenlebensdauer die regelmäßigen Wartungskosten. Im
Gegensatz zur Aluminiumbauweise soll das Material einer wesentlich
geringeren Materialermüdung unterliegen.
Die Ausstattung umfasst:
Wärmebild-, Nachtsicht- und TV-Kameras
Laser-Entfernungsmessung
Warngerät für feindliches Radar/Laser (RWR/LWR)
Warnung vor anfliegenden Flugkörpern (MAW)
elektronische Kampfführung (EloKa).
Autopilot
Versionen
Tiger HAP [Bearbeiten]Der Tiger HAP/HCP
(Hélicoptère d'appui et protection oder Helicopter for
Close Protection) ist ein mittelschwerer Luft-Luft- und
Feuerunterstützungshelikopter, der für die französische
Armee gebaut wird. Diese Version wird im Laufe der Produktion durch die
HAD-Version ersetzt.
Er besitzt einen schwenkbaren Turm mit einer 30-mm-Maschinenkanone von
GIAT unter der Nase. An den seitlichen Pylonen hat er Behälter
für ungelenkte Raketen und Mistral-Luft-Luft-Raketen.
Sein Visier (STRIX) ist auf dem Cockpitdach angebracht (vgl. mit dem Mastvisier der UHT-Version).
UHT Tiger [Bearbeiten]

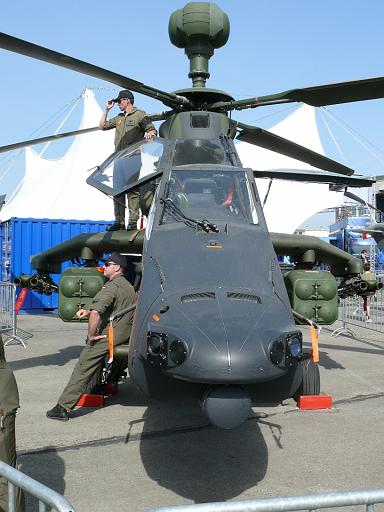

Tiger UHT auf der ILA 2006

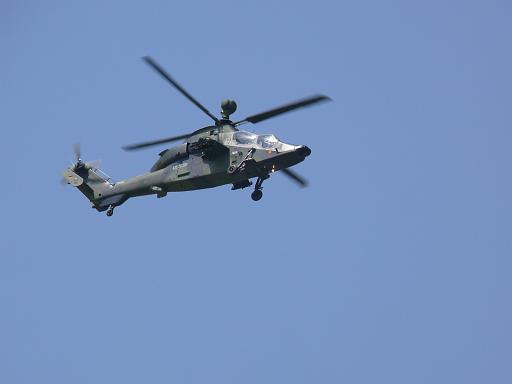

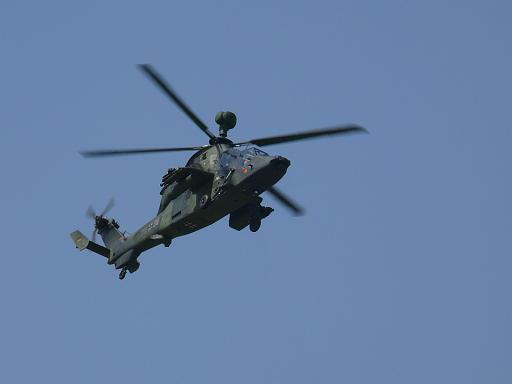

Flugvorführung Tiger UHT auf der WTD 61Der UHT
(Unterstützungshubschrauber Tiger) ist ein mittelschwerer
Mehrzweck-Kampfhubschrauber für die Deutsche Bundeswehr.
Er kann HOT3-Antipanzer-Raketen und den in trilateralen Anstrengungen
entwickelten Lenkflugkörper Trigat-LR (Bundeswehrbezeichnung "PARS
3 LR (PanzerAbwehrRaketenSystem 3 LongRange))" sowie ungelenkte Raketen
tragen. Für den Luftkampf werden FIM-92 Stinger-Raketen
mitgeführt. Anders als die HAP-Version hat er keinen integrierten
Geschützturm, statt dessen können Geschützbehälter
mit 12,7 mm MGs an den Stummelflügeln montiert werden. Der
auffälligste Unterschied zwischen UHT und HAP ist das
mastmontierte Sichtgerät (tonnenförmiger Aufbau über dem
Rotor). Dort sind das Ortungsgerät für die
HOT3-Panzerabwehrraketen sowie Beobachtungs- und
Zielerfassungseinrichtungen untergebracht. Das Mastvisier (OSIRIS)
ermöglicht dadurch auch eine Beobachtung des Feinds aus der
Deckung heraus. Er besitzt außerdem eine PSU (Pilot Sight Unit)
an der Rumpfspitze.
Dem Selbstschutz dienen Warngeräte zur Entdeckung feindlicher
Zielpeilungen mit Laser oder Radar und zugehörige Starter für
Gegenmaßnahmen. Bei einem Teil der Deutschen UHT-Tiger denkt man
nach, die sich zur Zeit in der Erprobung befindliche Maschinenkanone
RMK 30 nachzurüsten; wobei die Finanzierung nicht geklärt ist.
Die beiden Einsatzverbände sind das KHR 36 in Fritzlar (ab 2010) und das KHR 26 „Franken“ in Roth (ab 2012).
Tiger ARH
Der Tiger ARH (Armed Reconnaissance Helicopter, engl. für
„bewaffneter Aufklärungshubschrauber“) ist die Version
für die australische Armee. Gegenüber dem Tiger HAP
verfügt er über leistungsgesteigerte MTR-390-Triebwerke und
einen Laserzielbezeichner, der ihm ermöglicht, die Hellfire
II-Rakete abzufeuern.
Tiger HAD
Der Tiger HAD (Französisch Hélicoptère d’Appui
et Destruction bzw. Spanisch Helicoptero de Apoyo y Destrucción,
„Unterstützungs- und Zerstörungshubschrauber“)
ist im Wesentlichen identisch mit der HAP-Version. Er kann darüber
hinaus wie die deutsche UHT-Version mit PARS 3 LR Lenkflugkörpern,
die international als Trigat bezeichnet wird, ausgerüstet werden,
verfügt aber im Gegensatz zum HAP über leistungsgesteigerte
MTR-390-Triebwerke, einen verbesserten ballistischen Schutz und ein
anderes Waffensystemkonzept u. a. die 30-mm-Maschinenkanone am Kinnturm.
Aufgrund der Entwicklung der HAD-Version entschied sich Frankreich auf
die geplante HAC-Version zu verzichten und stattdessen die HAD-Version
zu beschaffen. Diese hatte am 14. Dezember 2007 in Marignane ihren
Jungfernflug.
Der HAD wird auch an Spanien ausgeliefert werden, wobei sich die
Spanier gegen den PARS 3 LR Lenkflugkörper und für die
israelische Rakete Spike-ER als Primärbewaffnung entschieden.
Nutzer und Preis
Loopingvorführung auf der ILA 2006 in BerlinFolgende Länder besitzen den Tiger oder planen den Erwerb:
Deutschland: 80 der UHT-Version (die Beschaffung des 2. Loses zunächst verschoben)
Frankreich: 80, davon 40 der Kampfunterstützungs-HAP-Version, 40 in der HAD-Version (HAC-Version wird nicht verwirklicht)
Spanien: 24 der HAD-Version
Australien: 22 der ARH-Version.
Der Systempreis (Hubschrauber, Bewaffnung, Support) ist sowohl
stückzahl- als auch versionsbedingt. 2002 wurde Spanien ein
Angebot bezüglich 20/28 Hubschrauber unterbreitet.
Tiger HAP 35/39 Mio. Dollar
Tiger ARH 36 Mio. Dollar
Tiger HAD 44/48 Mio. Dollar
UH Tiger 38/43 Mio. Dollar
(Vergleich Apache Longbow 48/52 Mio. Dollar).

|
 |
|
 |
 |
|
|
 |
|
 |
|
|
 |
|
 |
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
